功能及技术参数：

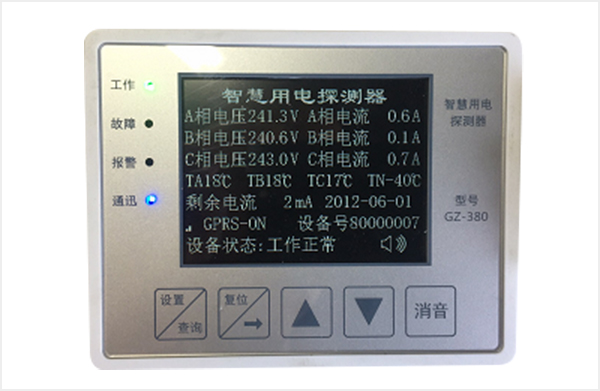

智慧用电探测器采用32位ARM高性能处理器和多种传感器进行隔离检测，元器件采用工业级标准，提高产品的质量与稳定性。在软、硬件结构布局稳定的基础上进一步优化提升性能，采用2.8寸液晶屏显示，人机交互界面使用中文显示，使功能参数设置更简洁，数据显示更直观。

1. 探测器主要功能：

1) 型号：SNDF-A

2) 采用4G网络传输数据；

3) 具有多种规格，数据可调，适应现场不同回路的安装要求。

4) 1路剩余电流检测，在剩余电流值超过设定值时发出报警信号，剩余电流值测量范围为0mA-9999mA；测量精度为±1%。

5) 4路温度检测，在温度值超过设定值时发出报警信号，温度测量范围为-20℃-200℃，精度为±1℃。

6) 3路电压检测,在电压值超过设定值时发出报警信号，电压值的调节精度在0-500V。

7) 3路电流检测，在电流值超过设定值时发出报警信号，电流值的测量范围为0-999A，测量精度为±0.5%。

8) 1路485通信口、1路GSRS通讯、2.8寸液晶显示屏、5个按键及4个状态指示灯。

● 当探测器接上电源的时候，运行灯常亮。

● 当探测器与主机通讯正常时，通讯灯闪亮。（2S/次）

● 具备自检功能，当探测器装置运行异常、元器件故障和电流互感器、剩余电流互感器、温度传感器连接异常时，故障灯闪亮。

● 当探测器检测到报警信号时，报警灯闪亮，蜂鸣器同时发出报警声音。

9) 拓展功能：具有常开或常闭（可调）控制口，可接电源断电脱扣器，实现报警断电的功能；可外接无线烟感、气感、可燃气体探测器等，独立组网，将数据上传至云平台。

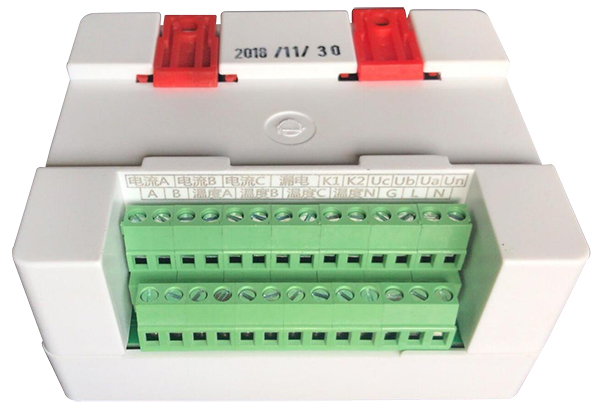

2. 探测器接线说明：

探测器接线端子共有27个（从左到右，高位开始1-14，低位15-27）

1.探测器电源端口：

25、26、27分别为（G、L、N）L和N为探测器220V电源输入，G为接地。

2.电压检测端口：

11、12、13、14分别为（Uc、Ub、Ua、Un），为探测器三相电压检测检测端 (Uc为C相、Ub为B相、Ua为A相，分别对应接三相火线C/B/A)，Un接零线。

3.电流检测端口：

1、2（电流A）接A相电流互感器，互感器套在A相线缆上面。

3、4（电流B）接B相电流互感器，互感器套在B相线缆上面。

5、6（电流C）接C相电流互感器，互感器套在C相线缆上面。

4.剩余电流检测端口：

7、8（漏电）接剩余电流互感器，A、B、C、N线缆要同向穿过剩余电流互感器。

5.温度检测端口：

17、18（温度A）接A温度传感器，温度传感器要绑扎在A相线缆上面。

19、20（温度B）接B温度传感器，温度传感器要绑扎在B相线缆上面。

21、22（温度C）接C温度传感器，温度传感器要绑扎在C相线缆上面。

23、24（温度N）接N温度传感器，温度传感器要绑扎在N相线缆上面。

6.报警端口：

9、10（K1、K2）外接分离脱扣器或报警信号，提供一路常开，报警时为常闭，负载电流最大为5A/30VDC.250VAC。

7.通讯端口:

15、16（A、B）为485通讯口，通讯速率20kbps。

3. 安装说明：

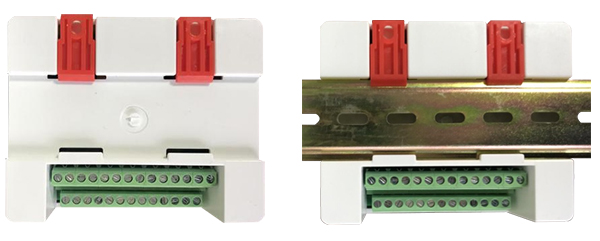

探测器尺寸：110mm×88mm×58mm（长×宽×高）；安装方式使用35mm标准导轨安装。

4. 探测器技术参数：

● 剩余电流检测范围：0-9999A

● 剩余电流报警范围：0-9000mA

● 剩余电流精度：±1%

● 剩余电流响应时间： < 1s

● 感温元件检测范围：-40℃-200℃

● 感温元件报警范围：50℃-200℃

● 感温元件温度精度：±1%

● 感温元件温度响应时间： < 1s

● 电压检测范围：0-500V

● 电流检测范围：0-999A

● 误报警延时时间：0-99s

● 电源输入范围：AC80-260V

● 满负载功率：1.5W

● 最小功率：0.5W

● 有线通信类型 : 485通讯

● 通信速率：20kbps

● 无线通信类型 : GPRS

● 通信速率：115200bps

● 隔离电压：2500Vac

● 报警输出：一路无源输出

● 报警输出最大开关电压：250Vac 或 30Vdc

● 报警输出最大导通电阻：100毫欧

● 报警输出最大开关电路：5A

● 报警输出隔离电压：5000Vac

● 报警输出机械寿命：400000次

● 使用温度：-10℃ - 70℃

● 保存温度：-50℃ - 80℃

● 使用湿度：0% - 90%无结露
